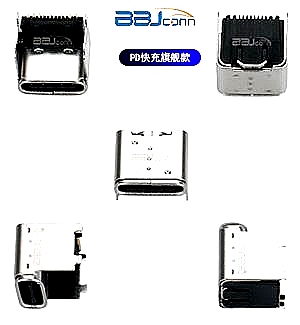

大電流type-c充電接口與傳統型的type-c接口不一樣,主要是type-c充電接口電流輸入值不一樣,主要是用材有差異,大電流type-c充電接口能做到高到100W(20v/5A)和65W(20v/3.25A)本質還是靠線材更高品質、更粗的線材才可以做到。TYPE-C大電流連接器包括絕緣體、導電端子和屏蔽殼體;絕緣體具有朝前的開口插入槽;導電端子設置在絕緣體上,導電端子包括底座、從底座后端延伸的焊接部和在底座前端一個接一個延伸的接觸部,type-c充電接口接觸部位于對接槽中;屏蔽殼包裹在絕緣體外;其中,底座的兩側貫通形成通道槽,以減小有效導電面積,并起到散熱作用。

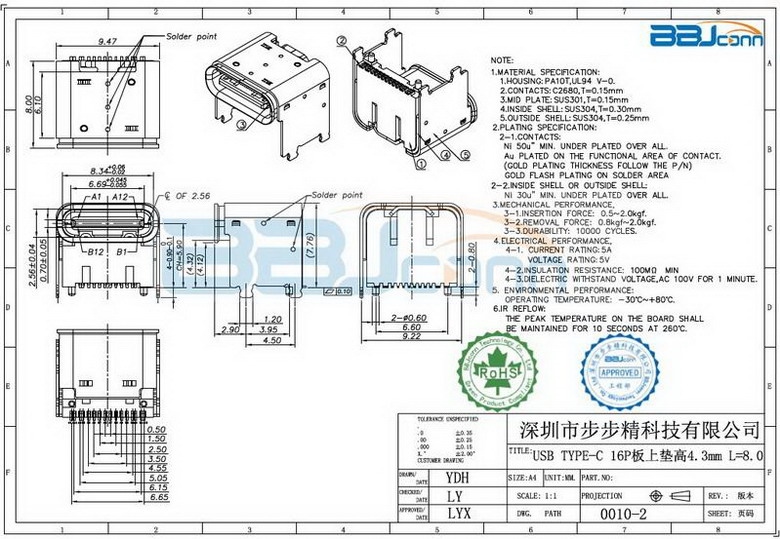

TYPE-C大電流連接器相關參數:
額定電流:5A
接觸阻抗:10mΩ max
絕緣電阻:100MΩ min 100V DC
沾錫性:溫度265±5°C,時間5±0.5s
插入力:2.04kg(8N)min,2.04kg(20N)max
拔出力:0.81kg(8N)min,2.04kg(20N)max。
防水等級:過IP67/IP68 IPX7
產品壽命:10000次以上
type-c充電接口超小體積及具有使用對插的隨意性,使用十分便捷,集眾多功能及I/O協議解決方案(例如DP、HDMI、USB等等),堅固的不銹鋼拉伸一體式外殼,使用壽命超長超出目前多種小I/O接口的電流標準,防止電磁干擾及輻射的理想解決方案
