TYPE-C設計

TYPE-C設計

迄今為止,DisplayPort、MHL和PCI Express type-c設計規范都支持USB待機模式。這些模式還包括通過音頻附件的數字音頻、智能手機功能擴展(未壓縮視頻接口和高速雙向數據)和對接應用程序(充電)
發送詢盤

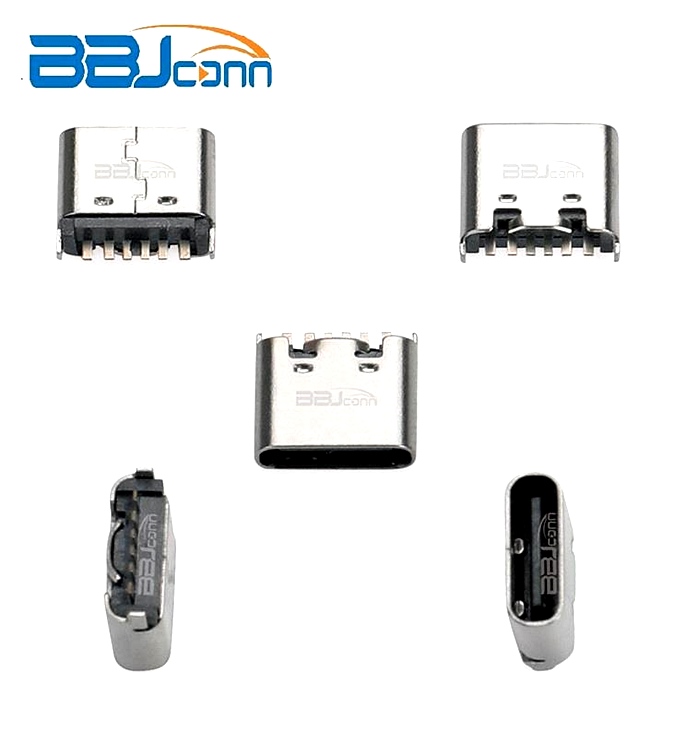

產品詳情

USB type-c設計具有幾個關鍵特性:

支持雙向插入的可逆插頭;換句話說,主機和設備連接器是相同的

支持更高的數據速率,USB Type-C 3.1 Gen2 高達 10 Gbps

通過支持 USB Power Delivery 2.0 規范,提高功率,最高可達 100 W

提供雙向性,以便設備可以提供和消耗電力

支持可擴展的電源充電,這意味著功耗可以根據應用程序的需要動態變化

最終可以使用 USB 備用模式替換所有其他連接器

迄今為止,DisplayPort、MHL和PCI Express type-c設計規范都支持USB待機模式。這些模式還包括通過音頻附件的數字音頻、智能手機功能擴展(未壓縮視頻接口和高速雙向數據)和對接應用程序(充電)。更多的規格肯定會隨之而來。雖然這一變化對消費者來說是個好消息,但從設計和驗證的角度來看,它確實帶來了一些挑戰。

USB Type-C 設計要求和挑戰

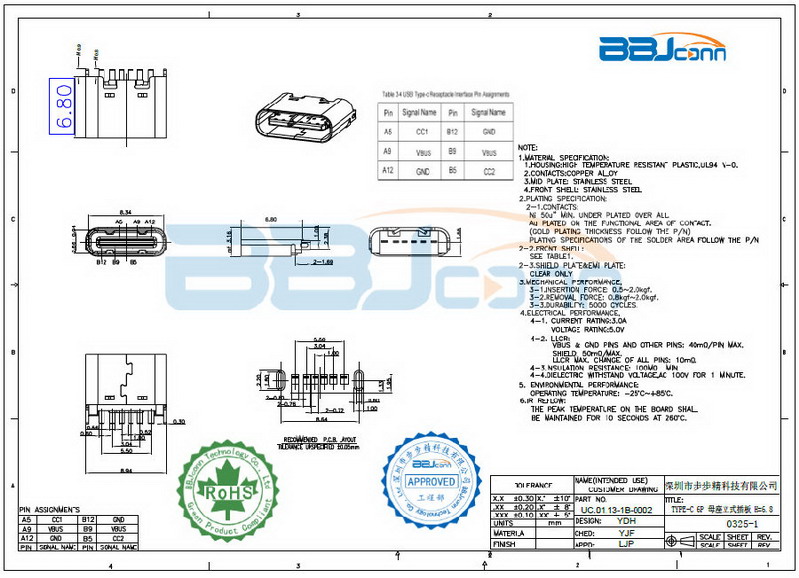

TYPE-C設計-1

USB Type-C 具有特定的設計要求(圖 1):

配置通道 (CC) 引腳上的上拉、下拉電阻

在 VCONN 提供供應的能力

連接和標記電纜檢測、冷插座和 VCONN 控制電路

為 CC 引腳提供 VCONN/Rp 的開關(面向下游的端口 (DFP))

控制關閉/打開 VBUS 的電源

切換將 SS_TX/SS_RX 連接到 TX1/RX1 或 TX2/RX2

圖 1: USB Type-C 功能模型。

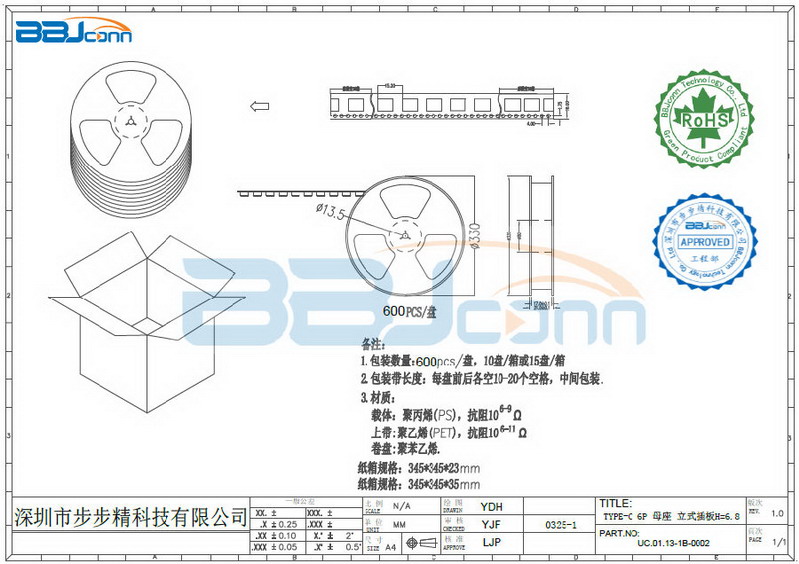

TYPE-C設計-2

每個USB規格type-c連接器和電纜、電源傳輸2.0和待機模式可單獨實現;然而,當與這些補充規范相結合時,設計師將獲得更多的價值。因此,設計師可以為USB Type-C開發單芯片解決方案。他們還可以將多種協議結合在一起;例如,一種設計可以實現USB和DisplayPort規范的通用SERDES。此外,在同一控制器/堆棧下,還可以支持Power Delivery 2.0和待機模式。由于所有這些新的、不同的部分及其復雜的依賴關系,系統驗證可能是一個巨大的挑戰。從PHY設計的角度考慮新級別的集成層次結構,包括系統接口的對齊和集成,存在一些挑戰。采用不同的協議(包括即將推出的協議)需要一定程度的靈活性。然而,設計師用來解決相關挑戰的設計技術可能會使驗證復雜化。遵守多個協議需要支持大量的PHI電氣規范,尤其是在均衡方面,如CTLE或DFE。這反過來需要優化各個設計以提高面積和性能效率,例如通過模擬單個PHY。
